Magnet-Halterung für Lasermodul 12mm

Produktinformationen "Magnet-Halterung für Lasermodul 12mm"

12mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm

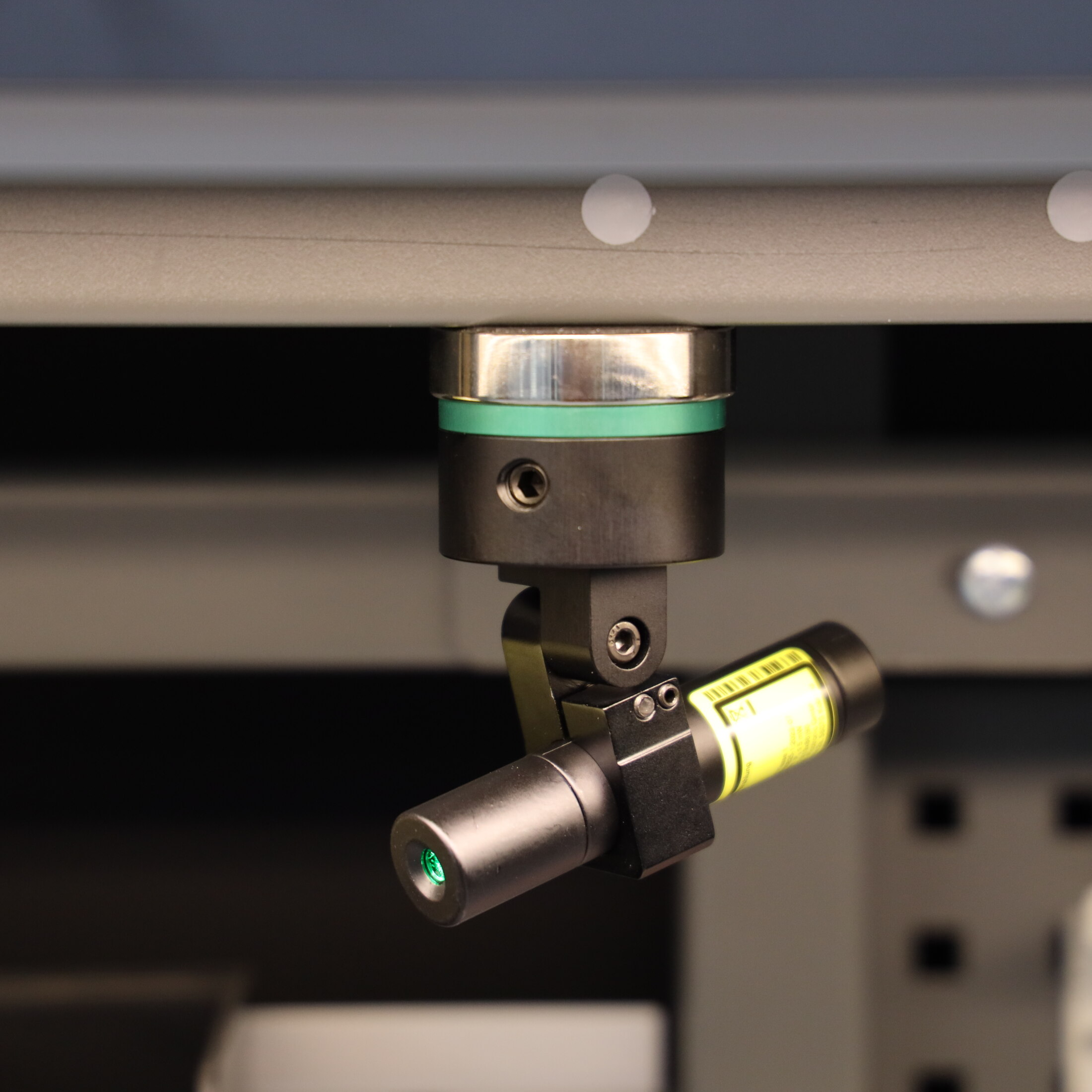

Professionelle Magnet-Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 12mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Der magnetische Standfuß erlaubt eine schnelle und unkomplizierte Befestigung auf allen ferromagnetischen Materialien, Oberflächen und Blechen wie z.B. an Maschinen, Sägen, Estrichfräsen, Fliesenschneidern, Bohrmaschinen, Werkzeugen, usw. Die Haltekraft beträgt 65 kg und die Magnethalterung ist nur mit sehr großer Kraft überhaupt wieder von der Oberfläche zu entfernen. Die Gesamthöhe dieser Halterung beträgt 86 mm. Die Magnethalterung verfügt über eine fest aufgeklebte Gummibeschichtung auf der Unterseite welche ein Verrutschen des Magnetfußes sicher verhindert, dies auch bei sehr starken Vibrationen an der Maschine.

  • Halterung für Lasermodule mit Durchmesser 12mm.
  • Befestigung: Magnetischer Standfuß
  • Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
  • Material: Aluminium; Farbe: Schwarz
  • Hochwertige Halterung für industrielle Anwendungen

Stammdaten

  • EAN: 4055132022228
  • Warentarifnummer: 90139080000

Technische Daten

  • Betriebstemperatur: -20°C - 50 °C
  • Lagertemperatur: -50°C - 70 °C

Elektrische Parameter

  • Betriebsspannung: max 0 V DC

Mechanische Parameter

  • Material: Aluminium
  • Gehäusefarbe: schwarz
  • Gewicht: 288 g

Mount Parameter

  • Gesamthöhe (h1): 86 mm
  • Höhe bis Laserachse (h2): 73,5 mm
  • Höhe des Fusses (h3): 37 mm
  • Durchmesser Halterung (d1): Ø 12 mm
  • Durchmesser Fuss (d2): Ø 48 mm
  • Breite der Halterung (b): 26 mm
  • Höhe der Halterung (g): 50 mm
  • Höhe des Kopfes (k): 50 mm
  • Tiefe der Halterung (t): 15 mm
  • Drehwinkel alpha: 360 °
  • Drehwinkel beta: ± 90 °
