Magnet-Halterung für Lasermodul 15mm
92,90 €*
Sofort verfügbar, Lieferzeit: 1-2 Tage
Ø15mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 15mm

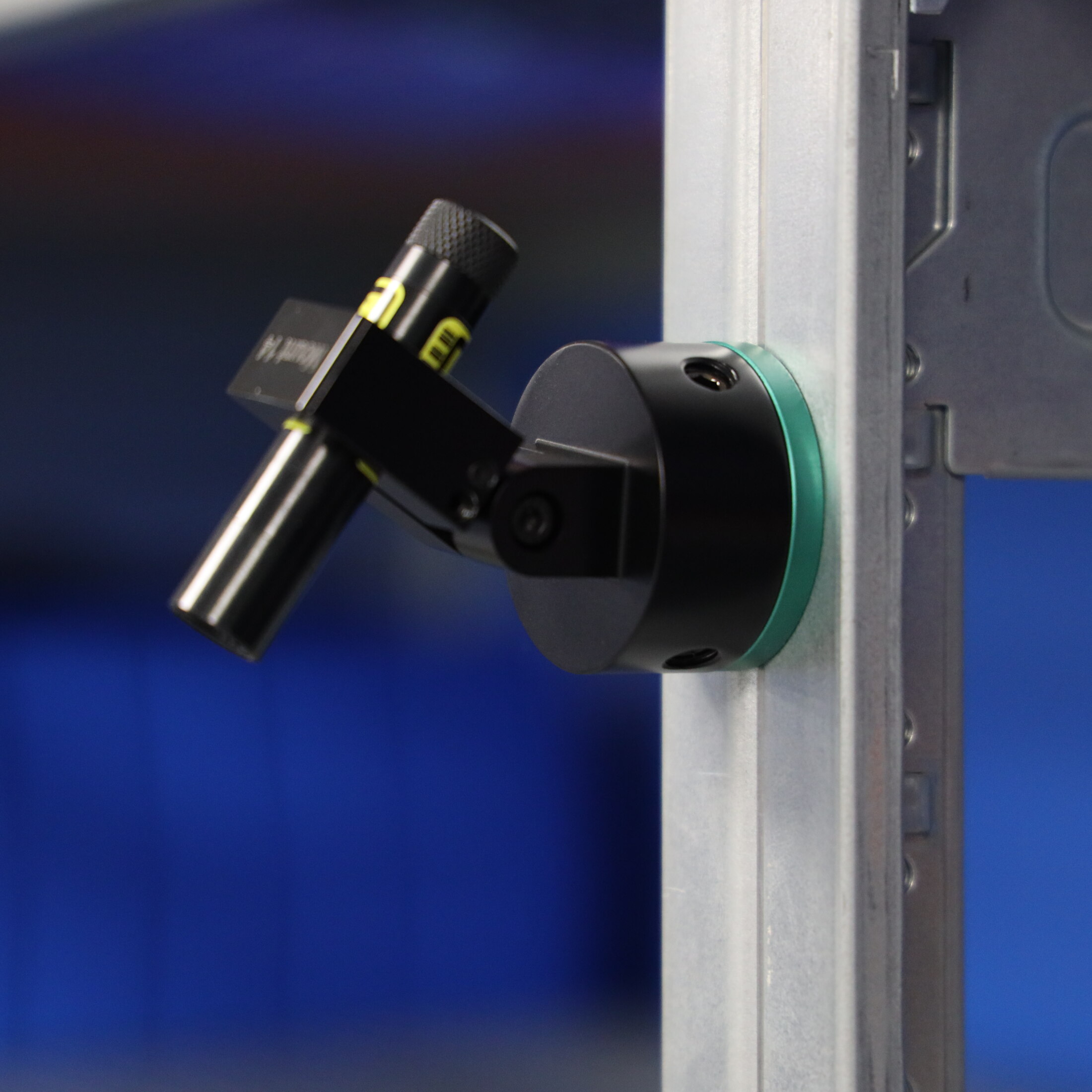

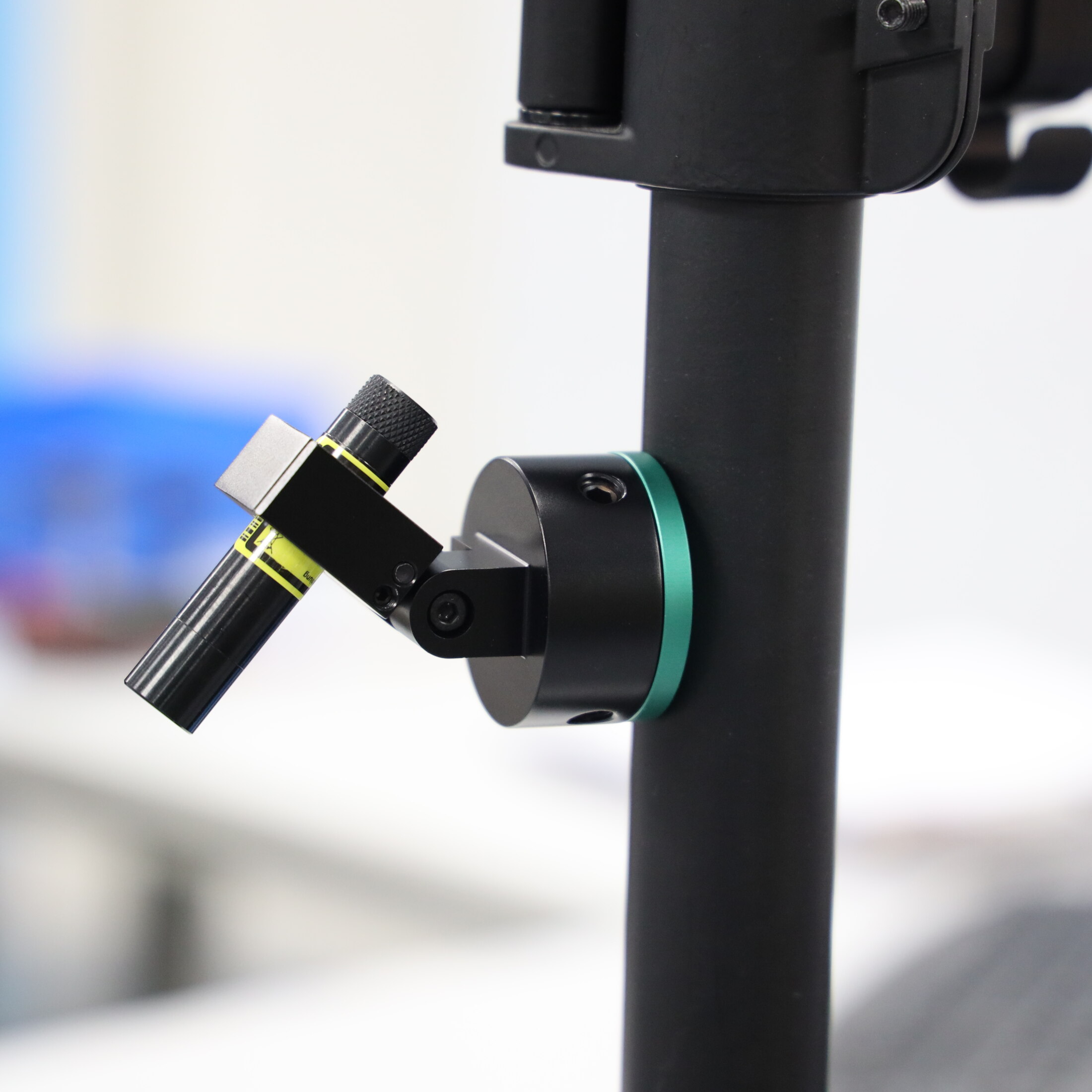

Hochwertige Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 15mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Der magnetische Standfuß erlaubt eine schnelle und unkomplizierte Befestigung. Die Gesamthöhe der Halterung beträgt 75 mm.
- Halterung für Lasermodule mit Durchmesser 15mm.

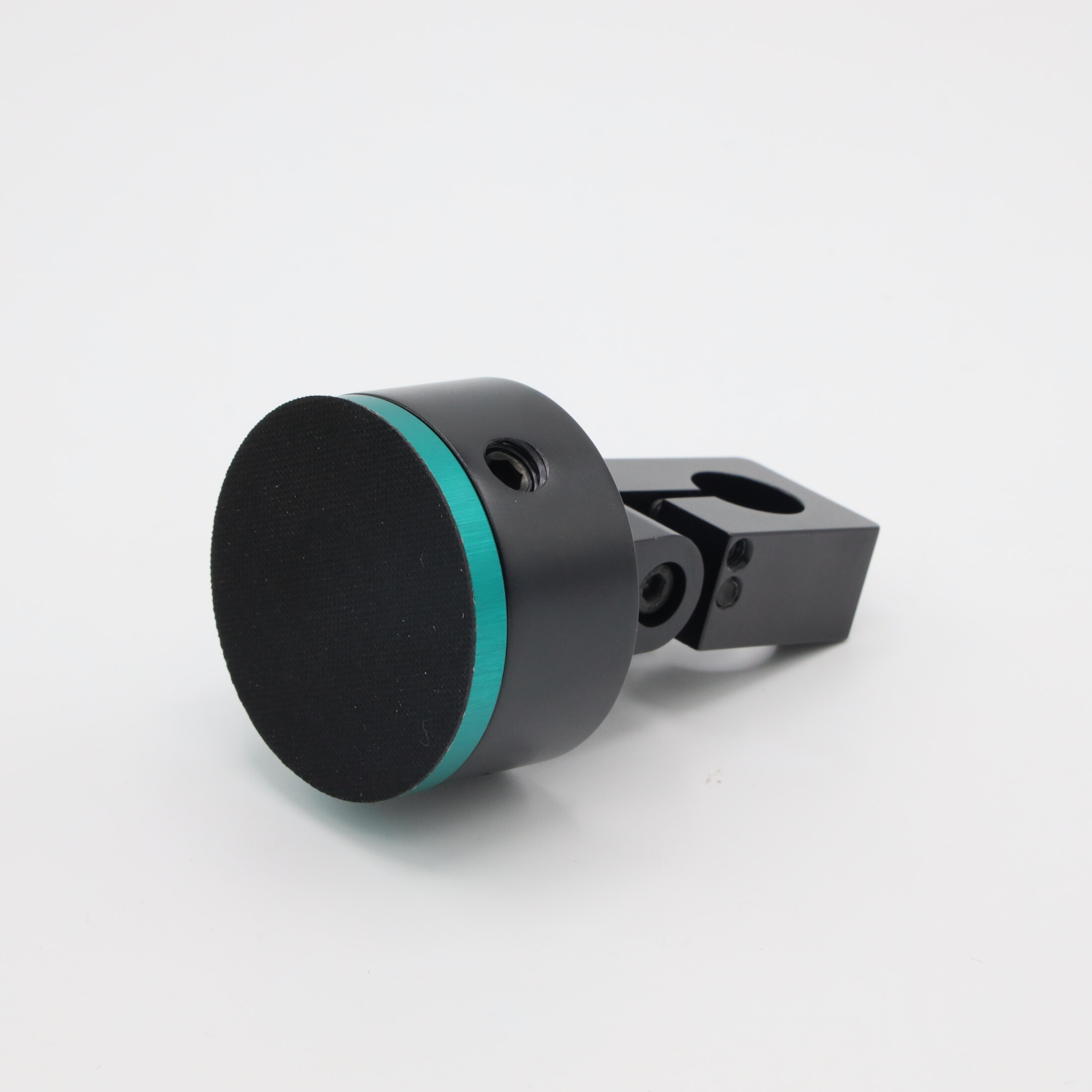

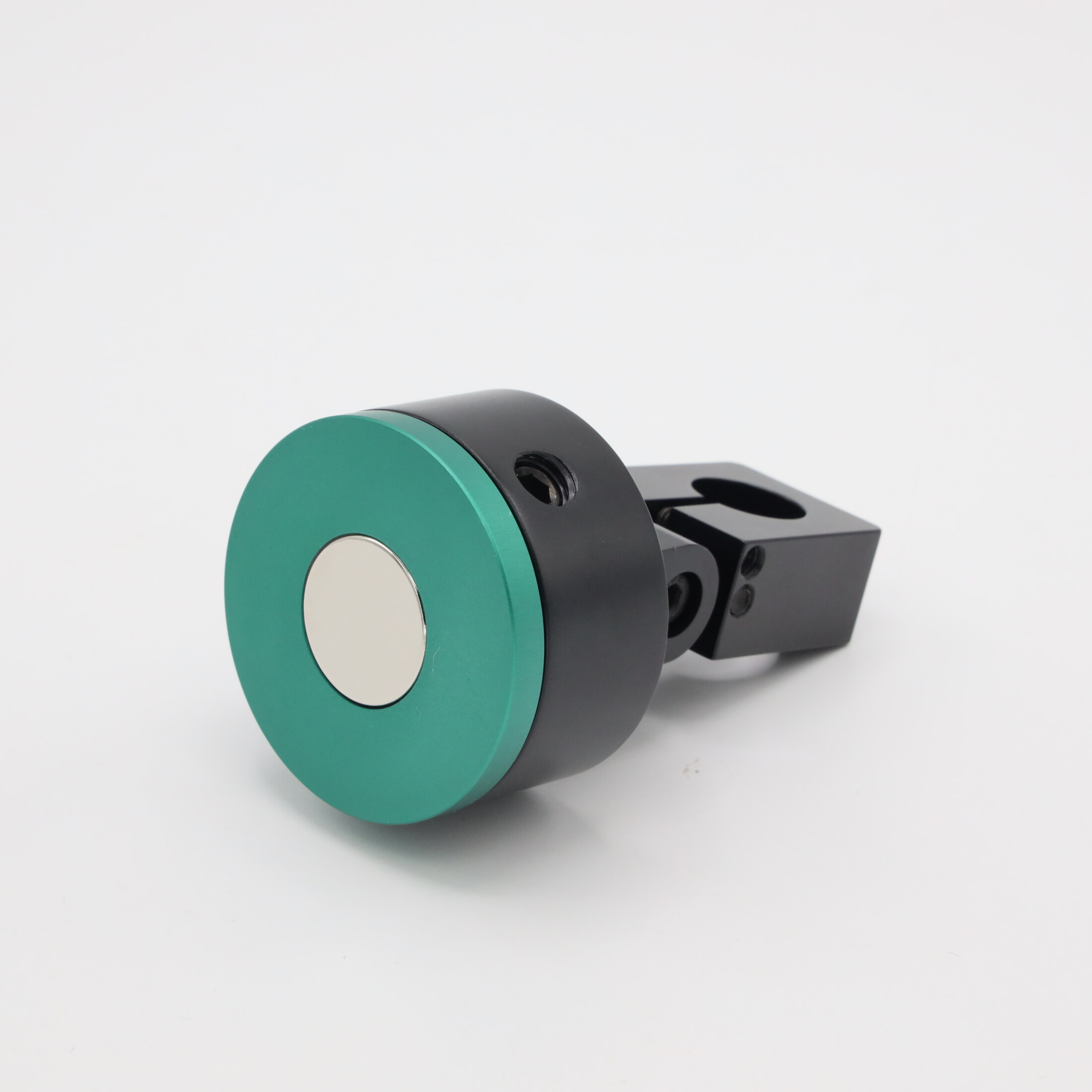

- Befestigung: Magnetischer Standfuß
- Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
- Material: Aluminium; Farbe: Schwarz
- Hochwertige Halterung für industrielle Anwendungen
Stammdaten
- EAN: 4055132018771
- Warentarifnummer: 90139080000
Technische Daten
- Betriebstemperatur: -20°C - 50 °C
- Lagertemperatur: -50°C - 70 °C
Elektrische Parameter
- Betriebsspannung: max 0 V DC
Mechanische Parameter
- Abmaße: Ø45x75 mm
- Material: Aluminium
- Gehäusefarbe: schwarz
- Gewicht: 141 g
Mount Parameter
- Gesamthöhe (h1): 75 mm
- Höhe bis Laserachse (h2): 60 mm
- Höhe des Fusses (h3): 25 mm
- Durchmesser Halterung (d1): Ø 15 mm
- Durchmesser Fuss (d2): Ø 45 mm
- Breite der Halterung (b): 26 mm
- Höhe der Halterung (g): 50 mm
- Höhe des Kopfes (k): 50 mm
- Tiefe der Halterung (t): 15 mm
- Drehwinkel alpha: 360 °
- Drehwinkel beta: ± 90 °
