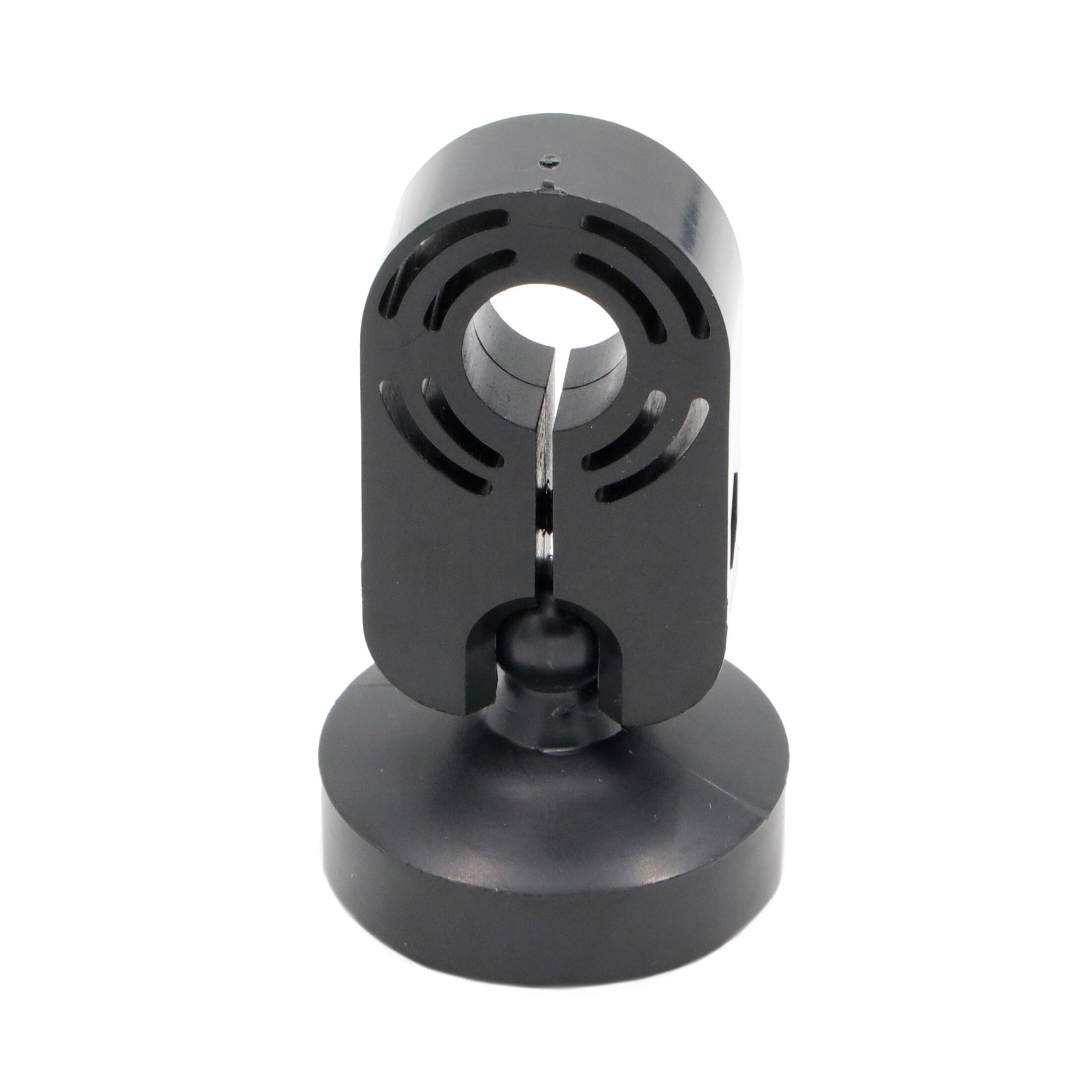

Magnetische Halterung für Lasermodul 12mm

Produktinformationen "Magnetische Halterung für Lasermodul 12mm"

Ø12mm(36x62) Magnethalterung für Lasermodul 12mm, Durchmesser 36mm, Höhe 62mm, Kunststoff

Preiswerte Halterung in einfacher Ausführung für Lasermodule mit einem Durchmesser von 12mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Der magnetische Standfuß erlaubt eine schnelle und unkomplizierte sichere Befestigung. Die Gesamthöhe der Halterung beträgt 62 mm. Es wird eine Haltekraft von 6,5 kg erreich. Bei einer höher benötigten Haltekraft gibt es z.B. die professionalen MAGNETIC-MOUNT-PRO von Picotronic in Größen von 6mm bis 22mm in Millimeter Abstufungen mit einer Haltekraft von 65 kg.

  • Halterung für Lasermodule mit Durchmesser 12mm.
  • Befestigung: Magnetischer Standfuß mit einer Halterkraft von 6,5 kg
  • Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert.
  • Material: Kunststoff; Farbe: Schwarz
  • Preiswerte Halterung für viele Anwendungen

Zubehör

Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
Magnet-Halterung für Lasermodul 12mm
12mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Magnet-Halterung für Lasermodul 12mm
Ø12mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm

Stammdaten

  • EAN: 4055132022099
  • Warentarifnummer: 90139080000

Technische Daten

  • Betriebstemperatur: -20°C - 50 °C
  • Lagertemperatur: -50°C - 70 °C

Mechanische Parameter

  • Material: Plastic
  • Gehäusefarbe: schwarz
  • Gewicht: 20 g

Mount Parameter

  • Gesamthöhe (h1): 62 mm
  • Höhe bis Laserachse (h2): 47 mm
  • Höhe des Fusses (h3): 17 mm
  • Durchmesser Halterung (d1): Ø 12 mm
  • Durchmesser Fuss (d2): Ø 36 mm
  • Breite der Halterung (b): 26 mm
  • Höhe der Halterung (g): 45 mm
  • Tiefe der Halterung (t): 12 mm
  • Drehwinkel alpha: 360 °
  • Drehwinkel beta: ± 180 °
